Рабочая масса (включая ROPS): | 2600 кг. |
Максимальный вес: | 3400 кг. |
Cмотреть все характеристики |
Инновационные технологии на основе собственных разработок Dynapac
Надежность, высокая производительность и длительный срок эксплуатации;
Наилучшее соотношение цена/качество;
Оптимальное сочетание технических параметров;

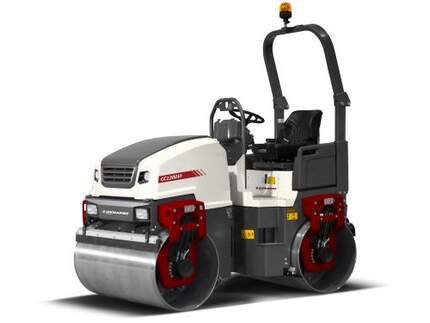

Шестое поколение малых асфальтовых катков Dynapac специально спроектировано для соответствия самым жестким условиям строительной отрасли. В основе концептуальной модели - оператор и забота о нем. Результат - современная, надежная, простая в управлении машина для достижения лучшего результата в уплотнении. Новое поколение катков имеет уникальный дизайн с поперечно расположенным двигателем, в сочетании с превосходной обзорностью с платформы оператора и массивными литыми опорами вальцов, которые предоставляют широкие такелажные возможности для закрепления и простой и удобной транспортировки катков.
Модели серии превосходно подходят для проведения работ на объектах городской инфраструктуры. В стандартном исполнении оба вальца являются ведущими и вибрационными, также предлагается комбинированное исполнение с одним вибрационным вальцом и четырьмя пневматическими шинами. Благодаря большому диаметру вальцов обеспечивается высокая эффективность при уплотнении различных типов асфальтовой смеси. Оптимальное соотношение диаметра вальца и статической линейной нагрузки сокращает риск образования трещин на уплотняемой поверхности в процессе работы. Большой зазор под боковыми опорами вальцов позволяет работать вплотную даже рядом с высокими бордюрами.
A. Колесная база | 1700 mm |
B. Ширина | 1340 mm |
C. Просвет над бордюрным камнем | 554 mm |
D. Диаметр вальца | 702 mm |
H1. Высота с ROPS/кабиной | 2542 mm |
H2. Высота без ROPS/кабины | 1744 mm |
K. Дорожный просвет | 180 mm |
L. Длина | 2400 mm |
O1. Вылет рамы, правый | 70 mm |
O2. Вылет рамы, левый | 70 mm |
R1. Радиус поворота внешний | 3770 mm |
R2. Радиус поворота внутренний | 2570 mm |
S. Толщина обечайки вальца | 13 mm |
W. Вес вальца | 1200 mm |
α. Угол поворота рулевого колеса | ±30° |
Сцепление | |
Диапазон скорости | 0-10 km/h |
---|---|
Вертикальная осцилляция | ±10° |
Теоретически преодолеваемый уклон | 42 % |
Уплотнение | |
Центробежная сила | 34/ 29 кН |
Номинальная амплитуда | 0,5 мм |
Статическая линейная нагрузка (передний/задний модуль) | 10,3/ 11,4 кг/см |
Частота вибрации | 66/ 61 Гц |
Водяной бак | 205 л |
Двигатель | |
Производитель/Тип | Kubota D1703-M (IIIA/T4i) |
Тип | Water cooled |
Номинальная мощность, SAE J1995 | 26 kW (35 hp) @ 2800 rpm |
Ёмкость топливного бака | 45 л |
Вариант двигателя | |
Производитель/Тип | Kubota D1703-DI (T4f) |
Тип | Water cooled |
Номинальная мощность, SAE J1995 | 18.5 kW (25 hp) @ 2200 rpm |
Вариант двигателя | |
Производитель/Тип | Kubota D1803-CR (T4f) |
Тип | Water cooled |
Номинальная мощность, SAE J1995 | 28 kW (37.5 hp) @ 2700 rpm |
Гибравлическая система | |
Привод | Регулируемый аксиально поршневой гидронасос. Нерегулируемые радиально поршневые гидромоторы (2). |
Вибрация | Нерегулируемый шестеренный гидронасос/гидромотор. |
Рулевое управление | Нерегулируемый шестеренный гидронасос. |
Основной тормоз | Гидростатический, зависящий от положения рукояти движения |
Парковочный/ аварийный тормоз | Высоконадежный многодисковый тормоз в гидромоторах вальца и колес. |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Engine Oil Paroil E | 8,5 liter |
P/n 1615595400 (20l can) TIER 3 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Engine Oil Paroil E Mission Green | 8,5 liter |
P/n 1630047200 (20l can) TIER 4 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Atlas Copco Hydraulic Oil 300 | 90 liter |
P/n 9106230321 (20l can) |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Atlas Copco Hydraulic OIl 120 | 90 liter |
P/n 9106230323 (20l can) Bio oil |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Dynapac Gear Oil 100 | 2,1 liter |
P/n 4812008271 (5l can) |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Dynapac Gear Oil 100 | 2 liter (1 liter each side) |
P/n 4812008271 (5l can) |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Auger Grease | 3 KG |
P/n 4812041939 (0,75KG cartridge) |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Auger Grease | 3 KG |
P/n 4812041939 (0,75 KG cartridge) |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | D299000827 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | D299000828 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009766 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009775 | Tier 3 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009686 | Tier 4 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009772 | Tier 3 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812013128 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812013164 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812045977 | Auger extension shaft l.h. |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812045978 | Auger extension shaft l.h. |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009691 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009758 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009764 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
Compact pavers | 4812009770 |
