Рабочая масса (включая ROPS): | 2402 кг. |
Максимальный вес: | 3200 кг. |
Cмотреть все характеристики |
Инновационные технологии на основе собственных разработок Dynapac
Надежность, высокая производительность и длительный срок эксплуатации;
Наилучшее соотношение цена/качество;
Оптимальное сочетание технических параметров;

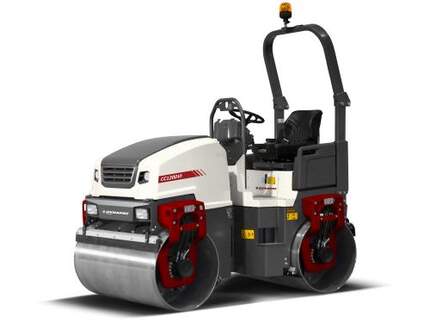

Легкий грунтовой каток Dynapac CC1100 VI, для выполнения небольшого объёма работ по уплотнению покрытия. Модель обладает небольшими габаритами что обеспечивает ей повышенную манёвренностью и дает возможность использовать данную технику для уплотнения оснований фундаментов строений и промышленных объектов, засыпок. Каток предназначен для ремонтных работ и обеспечивает повешенную управляемость на крутых склонах. Данные модели катков позволяют уплотнять любые типы слоев основания. Модификация с кулачковым приводным вальцом (PD) специально предназначена для уплотнительных работ на глинистом грунте и суглинках. В качестве опции предлагается функция отключения вибрации переднего или заднего вальца (комплектация «плюс»). Для лёгкости транспортировки на катке установлена надежная центральная подъёмная проушина, которая делает процесс погрузки более удобным. Складная система защиты при опрокидывании ROPS (комплектация «плюс») обеспечивает минимальную высоту машины во время транспортировки.
A. Колесная база | 1 700 мм |
B. Ширина | 1 210 мм |
C. Просвет над бордюрным камнем | 554 мм |
D. Диаметр вальца | 700 мм |
H1. Высота с ROPS/кабиной | 2 542 мм |
H2. Высота без ROPS/кабины | 1 744 мм |
K. Дорожный просвет | 180 мм |
L. Длина | 2 400 мм |
O1. Вылет рамы, правый | 70 мм |
O2. Вылет рамы, левый | 70 мм |
R1. Радиус поворота внешний | 3 710 мм |
R2. Радиус поворота внутренний | 2 640 мм |
S. Толщина обечайки вальца | 12 мм |
W. Вес вальца | 1 070 мм |
α. Угол поворота рулевого колеса | ±30° |
Сцепление | |
Диапазон скорости | 0-10 km/h |
---|---|
Вертикальная осцилляция | ±10° |
Теоретически преодолеваемый уклон | 46 % |
Уплотнение | |
Центробежная сила | 29/ 25 кН |
Номинальная амплитуда | 0,5 мм |
Статическая линейная нагрузка (передний/задний модуль) | 10,7/ 11,8 кг/см |
Частота вибрации | 66/ 61 Гц |
Водяной бак | 205 l |
Двигатель | |
Производитель/Тип | Kubota D1703-M (IIIA/T4i) |
Тип | Water cooled |
Номинальная мощность, SAE J1995 | 26 kW (35 hp) @ 2800 rpm |
Ёмкость топливного бака | 45 л |
Вариант двигателя | |
Производитель/Тип | Kubota D1703-DI (T4f) |
Тип | Water cooled |
Номинальная мощность, SAE J1995 | 18.5 kW (25 hp) @ 2200 rpm |
Вариант двигателя | |
Производитель/Тип | Kubota D1803-CR (T4f) |
Тип | Water cooled |
Номинальная мощность, SAE J1995 | 28 kW (37.5 hp) @ 2700 rpm |
Гибравлическая система | |
Привод | Axial piston pump with variable displacement. Radial piston motors (2) with constant displacement. |
Вибрация | Gear pump/motors with constant displacement. |
Рулевое управление | Gear pump with constant displacement. |
Основной тормоз | Hydrostatic in forward and reverse lever. |
Парковочный/ аварийный тормоз | Failsafe multidisc brake in both drums. |
