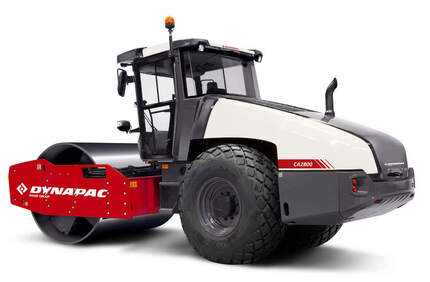

DYNAPAC CA2800D

Грунтовые катки Dynapac средних габаритов обладают параметрами статической линейной нагрузки в диапазоне от 25 до 45 кг/см. Они отлично подойдут для уплотнения большого спектра материалов — от каменной насыпи до гравия и песка. Параметры амплитуды вибрации от 1,8 до 2 мм для моделей СА3500 и СА4000 позволяют реализовать уплотнение каменной насыпи на глубину от 1,25 до 1,5 метров. В результате большая глубина уплотнения дает отличную производительность и уменьшает количество проходов для достижения необходимого уплотнения. Это поможет расходовать топливо более экономно, а также уменьшить затраты на кубический метр расходуемого уплотненного материала.

A. Колесная база

2 990 мм

B1. Ширина переднего модуля

2 300 мм

B2. Ширина заднего модуля

2 130 мм

D. Диаметр вальца

1 500 мм

H. Высота с ROPS/кабиной

2 870 мм

H 1. Высота с ROPS/кабиной

2 870 мм

H 2. Высота без ROPS/кабины

2 130 мм

K1. Дорожный просвет

450 мм

K2. Просвет над бордюрным камнем

450 мм

L. Длина

5 990 мм

O1. Вылет рамы, правый

85 мм

O2. Вылет рамы, левый

85 мм

R1. Радиус поворота внешний

5 600 мм

R2. Радиус поворота внутренний

3 300 мм

S. Толщина обечайки вальца

25 мм

W. Вес вальца

2 130 мм

α. Угол поворота рулевого колеса

±38°

Рабочая масса

Рабочая масса, кг.	12200

Технические характеристики

Сцепление
Диапазон скорости	4/6/7/12 km/h
Размер шины (8-слойная)	23,1 x 26 AW
Теоретически преодолеваемый уклон	55 %
Вертикальная осцилляция	±9°
Уплотнение
Статическая линейная нагрузка	36 кг/см
Номинальная амплитуда (высокая/низкая)	1,8 мм/ 0,9 мм
Частота вибрации, при высокой/низкой амплитуде	33 Гц/ 34 Гц
Центробежная сила, при высокой/низкой амплитуде	250 кН/ 130 кН
Двигатель
Ёмкость топливного бака	272 л
Вариант двигателя
Производитель/Тип	Cummins QSB4.5 (IIIA/3)
Тип	Дизельный с водяным охлаждением и турбонаддувом
Номинальная мощность, SAE J1995	97 кВт (130 л.с.) @ 2 200 об./мин
Гибравлическая система
Привод	Гидростатический
Вибрация	Гидростатическая
Рулевое управление	Гидростатическое
Основной тормоз	Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз	Отказоустойчивые многодисковые в редукторе вальца и задней оси

Руководства по эксплуатации и техническому обслуживанию

Скачать руководство

Масла

DRUM CARTRIDGE

Тип масла	Объем	Дополнительная информация
Atlas Copco Drum Oil 1000	2,2 l/side	P/N 5 l can 4812156456

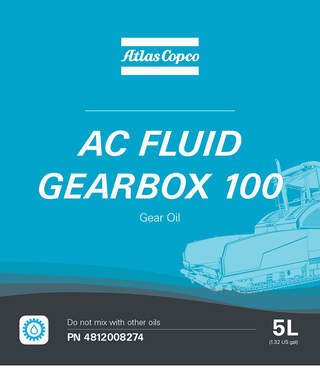

DRUM GEAR

Тип масла	Объем	Дополнительная информация
Atlas Copco Gearbox 100	2,5 l	P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 481200827

ENGINE

Тип масла	Объем	Дополнительная информация
Atlas Copco Engine 100	11 l	P/N 5 l can 5580020624 20 l can 5501522700

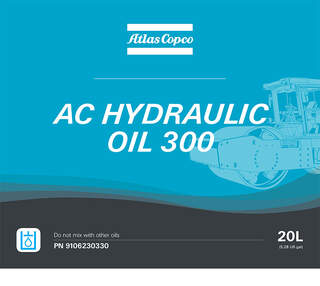

HYDRAULIC OIL TANK

Тип масла	Объем	Дополнительная информация
Atlas Copco Hydraulic Oil 300	41 l	P/N 20 l can 9106230330 209 l drum 9106230331

Atlas Copco Hydraulic Oil 300

Тип масла	Объем	Дополнительная информация
Atlas Copco Hydraulic Oil 300	80 l	P/N 20 l can 9106230330 209 l drum 9106230331

ДИФФЕРЕНЦИАЛ ЗАДНЕЙ ОСИ

Тип масла	Объем	Дополнительная информация
Atlas Copco Gearbox 100	16,5 l 12,5 l for No-spin	P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 4812008276

ПЛАНЕТАРНАЯ ПЕРЕДАЧА ЗАДНЕЙ ОСИ

Тип масла	Объем	Дополнительная информация
Atlas Copco Gearbox 100	2 l/side 1,9 l/side for No-Spin	P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 4812008276

Сервисисные комплекты

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157254	(IIIA/T3) Start up kit

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157254	(IIIB/T4i) Start up kit's

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812156995

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157277	Incl. oil

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 2000H

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812158053

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157255	Incl. oil

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812156994

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157363	Incl. oil

CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 50H

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812156993 (incl. oil)

КОМПЛЕКТ ВАЛА ВИБРАЦИИ

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157274

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4700945657

КОМПЛЕКТ КРЕСТОВИНЫ РУЛЕВОГО УПРАВЛЕНИЯ

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157779	Tilt

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157780	Turn

КОМПЛЕКТ ПОДШИПНИКОВГО УЗЛА ВАЛЬЦА

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157275

КОМПЛЕКТ РЕЗИНОВЫХ АМОРТИЗАТОРОВ

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812157276

Категория	Подкатегория	P/N	Дополнительная информация
УПЛОТНЕНИЕ	Грунтовые катки	4812158576	Drum
