DYNAPAC CA1500D

скачать брошюру DYNAPAC CA1500D
Характеристики товара
Рабочая масса (вкл. кабину): 7200 кг.
Рабочая масса (включая ROPS): 7050 кг.
Максимальный вес: 8500 кг.
Cмотреть все характеристики

Инновационные технологии на основе собственных разработок Dynapac

Надежность, высокая производительность и длительный срок эксплуатации;

Наилучшее соотношение цена/качество;

Оптимальное сочетание технических параметров;

подробное описание

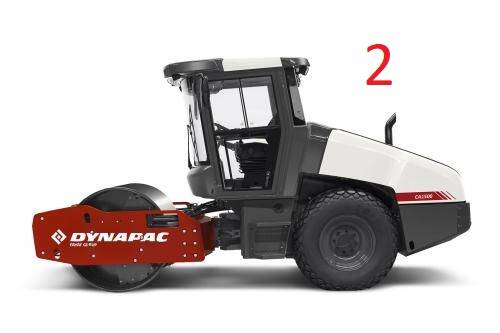

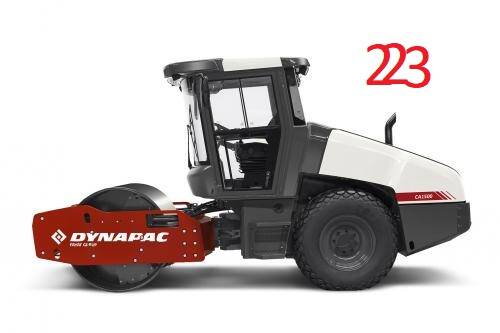

Легкий грунтовой каток Dynapac CA1500D, используется как вибрационная машина для уплотнения небольших участков улиц,  траншей, стоянок и т.п. Модель обладает небольшими габаритами что обеспечивает ей повышенную манёвренностью и дает возможность использовать данную технику для уплотнения оснований фундаментов строений и промышленных объектов, засыпок. Каток предназначен для ремонтных работ и обеспечивает повешенную управляемость на крутых склонах. Данные модели катков позволяют уплотнять любые типы слоев основания. Модификация с кулачковым приводным вальцом (PD) специально предназначена для уплотнительных работ на глинистом грунте и суглинках.

  • Размеры
  • Характеристики
A. Колесная база 2 690 мм
B1. Ширина переднего модуля 1 866 мм
B2. Ширина заднего модуля 1 700 мм
D. Диаметр вальца 1 219 мм
H. Высота с ROPS/кабиной 2 730 мм
K1. Дорожный просвет 320 мм
K2. Просвет над бордюрным камнем 350 мм
L. Длина 5 280 мм
O1. Вылет рамы, правый 95 мм
O2. Вылет рамы, левый 95 мм
R1. Радиус поворота внешний 4 800 мм
R2. Радиус поворота внутренний 3 100 мм
S. Толщина обечайки вальца 22 мм
W. Вес вальца 1 676 мм
α. Угол поворота рулевого колеса ±38°
Рабочая масса, кг. 7200
Сцепление
Диапазон скорости 0 - 12 km/h
Размер шины (8-слойная) 14.9 x 24 TL
Теоретически преодолеваемый уклон 55 %
Вертикальная осцилляция ±9°
Уплотнение
Статическая линейная нагрузка 21 кг/см
Номинальная амплитуда (высокая/низкая) 1,8 мм/ 0,8 мм
Частота вибрации, при высокой/низкой амплитуде 32 Гц/ 36 Гц
Центробежная сила, при высокой/низкой амплитуде 133 кН/ 72 кН
Двигатель
Производитель/Тип Deutz TD3.6 (IIIB/T4)
Тип Дизельный с водяным охлаждением и турбонаддувом
Номинальная мощность, SAE J1995 55 kW (75 hp) @ 2200 rpm
Ёмкость топливного бака 190 л
Вариант двигателя
Производитель/Тип
Номинальная мощность, ISO 14396
Номинальная мощность, SAE J1995 74 кВт (100 л.с.) @ 2 200 об./мин
Гибравлическая система
Привод Гидростатический
Вибрация Гидростатическая
Рулевое управление Гидростатическое
Основной тормоз Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Отказоустойчивые многодисковые в редукторе вальца и задней оси
DRUM CARTRIDGE
Тип масла Объем Дополнительная информация
Atlas Copco Drum Oil 1000 2,2 l/side P/N
5 l can 4812156456
Atlas Copco Drum Oil 1000
DRUM GEAR
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 2,5 l P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 481200827
Atlas Copco Gearbox 100
ENGINE
Тип масла Объем Дополнительная информация
Atlas Copco Engine 100 11 l P/N
5 l can 5580020624
20 l can 5501522700
HYDRAULIC OIL TANK
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 41 l P/N
20 l can 9106230330
209 l drum 9106230331
Atlas Copco Hydraulic Oil 300
Atlas Copco Hydraulic Oil 300
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 80 l P/N
20 l can 9106230330
209 l drum 9106230331
Atlas Copco Hydraulic Oil 300
ДИФФЕРЕНЦИАЛ ЗАДНЕЙ ОСИ
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 16,5 l
12,5 l for No-spin
P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 4812008276
Atlas Copco Gearbox 100
ПЛАНЕТАРНАЯ ПЕРЕДАЧА ЗАДНЕЙ ОСИ
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 1,7 l/side
1,9 l/side for No-Spin
P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 4812008276
Atlas Copco Gearbox 100
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160178 Start up kit Cummins QSB 4.5 (Service Kit non-remote engine oil filter)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158370 Start up kit Cummins QSB 4.5 (Service Kit remote engine oil filter)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160174 (IIIA/T3) Service Kit non-remote engine oil filter (No, oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160175 (IIIA/T3) Service Kit non-remote engine oil filter, (Inc. oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158282 (IIIA/T3) Service kit remote engine oil filter, (Inc. oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 2000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160176 (IIIA/T3) Service Kit non-remote engine oil filter (No, oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160177 (IIIA/T3) Service Kit non-remote engine oil filter, (Inc. oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158583 (IIIA/T3) Service kit remote engine oil filter, (Inc. oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160172 (IIIA/T3) Service Kit non-remote engine oil filter (No, oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160173 (IIIA/T3) Service Kit non-remote engine oil filter, (Inc. oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158281 (IIIA/T3) Service kit remote engine oil filter, (Inc. oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812156993 (IIIA/T3) Service Kit non-remote engine oil filter, (Inc. oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812156993 (IIIA/T3) Service kit remote engine oil filter, (Inc. oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812159996 Rear axle limited slip, incl. oil
КОМПЛЕКТ ВАЛА ВИБРАЦИИ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4700945657
КОМПЛЕКТ КРЕСТОВИНЫ РУЛЕВОГО УПРАВЛЕНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812157779 Tilt
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812157780 Turn
КОМПЛЕКТ ПОДШИПНИКОВГО УЗЛА ВАЛЬЦА
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812157275
КОМПЛЕКТ РЕЗИНОВЫХ АМОРТИЗАТОРОВ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158579
Dyn@Lyzer Dyn@Lyzer

The Dynapac compaction control and documentation system for soil and asphalt rollers

Dyn@Link Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.

Eco mode Eco mode

Big fuel savings with ECO!

Stage IV / TIER 4f Stage IV / TIER 4f

Any Road Construction Equipment product equipped with a Stage IV engine, is not only compliant with the latest emission stage but is also contributing to great fuel cost savings.
